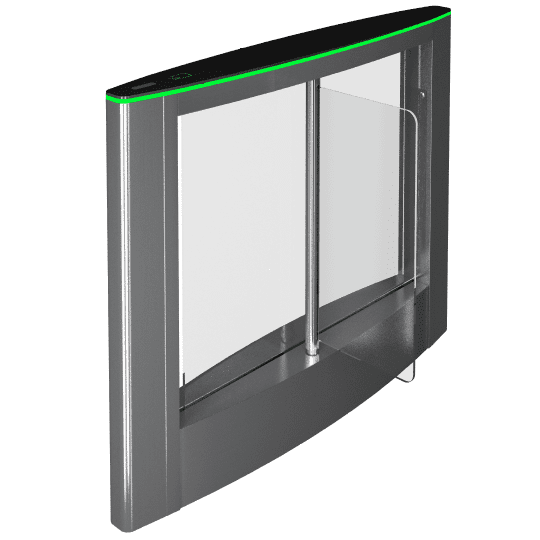

Тумба распашного турникета Oxgard QL-04-SMК-900

Односторонняя тумба турникета Oxgard QL-04-SMК-900 с распашной электроприводной створкой при установке в паре с другой тумбой образует проход шириной 900 мм. Поддерживает импульсный и потенциальный режимы управления. Одна из стоек заменена картоприемником для изъятия карт временного доступа на выходе из предприятия. Объем контейнера, установленного за запираемой дверкой, — 500 карт.

Режимы работы по сигналу картоприемника:

• Ожидание.
• Проход по карте сотрудника (без изъятия).
• Проход по карте гостя (с изъятием).
• Контейнер переполнен — доступ только по картам сотрудников вплоть до выгрузки карт.
• Аварийный — при зажатии шторкой карты или случайного предмета.

Тумба оборудована двумя датчиками прохода (вход/выход). Подключение кабелей питания, пульта управления и контроллера СКУД предусмотрено к плате картоприемника и объединительной панели, размещенной в основании корпуса.

Режимы работы по сигналу пульта:

• Запрещение прохода.
• Разовый проход в любую сторону.
• Неограниченный проход в любом направлении.

По периметру QL-04-SMК-900 размещен индикатор текущего состояния турникета, разрешения и запрещения прохода, выполненный в виде бегущей волны. Материал корпуса — шлифованная нержавеющая сталь, ограждения, створки и верхней крышки (выбор цвета — черный, белый) — закаленное стекло.

Характеристики:

• Пропускная способность — 30 чел/мин.
• Автоматическая «антипаника» — разблокировка створки электроприводом.
• Импульсный и потенциальный режимы управления.
• Механическая разблокировка створки при обесточивании.
• Дублирующая навигация.

Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC. Потребляемый ток: в режиме ожидания — 0.7 А, в режиме прохода — 5 А, максимальный — 7.5 А. Блок питания в комплект не входит. Размер тумбы с прижатой створкой — 1055×1330×208 мм, с распахнутой — 1055×1330×630 мм. Вес — 113 кг.

Комплектный пульт Oxgard Praktika

Пульт с 4-кнопочной клавиатурой выбора режима и светодиодными индикаторами подтверждения назначения поставляется с 5-метровым кабелем для подключения к объединительной плате. Защищен корпусом из шлифованной нержавеющей стали. Рабочие температуры — +1 ºС… +40 ºС. Питание — 12 В DC. Блок питания в комплект не входит. Размер — 25×107×107 мм. Вес — 0.5 кг.

• Пропускная способность 30 чел/мин
• Относительная влажность воздуха не более 80 %
• Габариты с створкой «открыто» — 1055×1330×208 мм с створкой «закрыто» — 1055×1330×630 мм
• Напряжение питания номинальное —12 В DC рабочее — 10.8 ~ 13.2 В
• Ширина зоны прохода 900 мм
• Вес 113 кг
• Краткое описание До 30 человек в минуту Ширина прохода 900 мм Картоприемник на 200 карт Автоматическая «антипаника» Пульт управления Oxgard Praktika
• Срок службы 8 лет
• Диапазон температур эксплуатации — +1 °C… +40 ºC транспортировки и хранения — +1 °C… +40 ºC
• Ток потребления при номинальном напряжении питания средний ток в режиме ожидания — 0.7 А средний ток в режиме прохода — 5 А максимальный ток потребления — 7.5 А
• Максимальное количество подключаемых пультов 2
