РоЕ-коммутатор «Релион» SW-EXD-Н-1G-1/4Poe+/240W

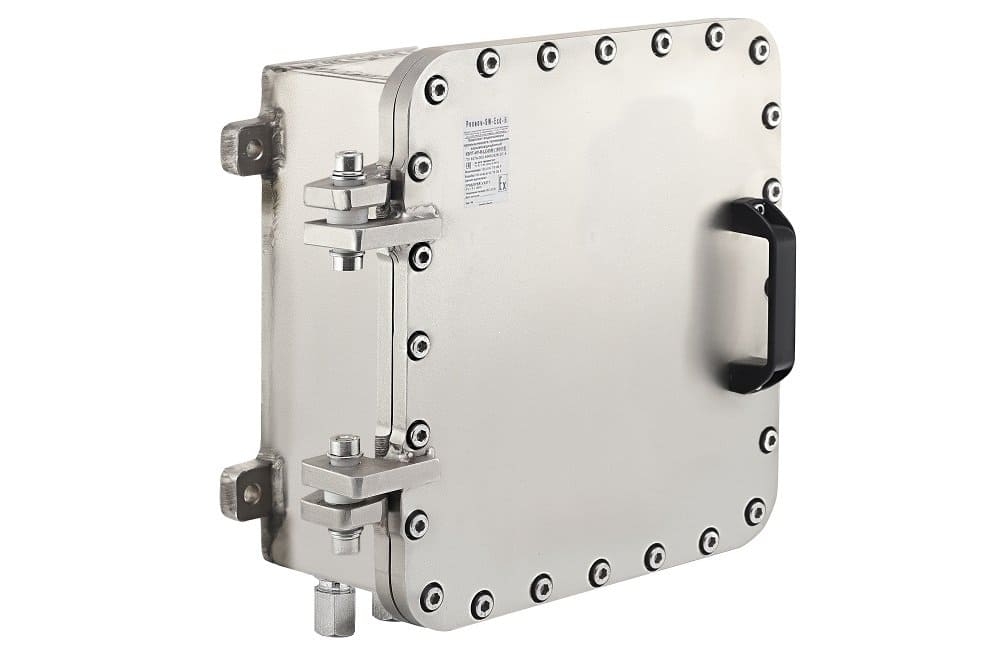

Уличный неуправляемый РоЕ-коммутатор «Релион» SW-EXD-Н-1G-1/4Poe+/240W поставляется в корпусе, изготовленном из нержавеющей стали 12Х18Н10Т, защищенном от влаги и пыли по стандарту IP66/68, от взрыва — 1Ex d IIC Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T 85 °C… T 100 °C Db, РВ Ex d I Mb (для взрывоопасных зон классов 1, 2, 21, 22), от высоковольтных направленных импульсов (6000 W). Обеспечивает нагрузку питанием, защитой от перегрева, перегрузки, переполюсовки и короткого замыкания. Укомплектован микроконтроллером, четырьмя Fast Ethernet RJ-45 с РоЕ, Uplink-портом RJ-45 Fast Ethernet, SFP-слотом Gigabit Ethernet (модуль в комплект не входит). Подает на порт 60 Вт при общем бюджете РоЕ 240 Вт. Поддерживает пассивное PoE, все топологии подключения нагрузки, управление потоком (IEEE 802.3x).

Параметры:

• Монтажная панель для коммутатора, оптического кросса, блока питания, системы обогрева и др.
• Сплайс-кассета FT-U-16 на 32 гильзы КДЗС 40/45/60 (стяжки, гильзы, пигтейлы, проходные адаптеры в комплект не входят).
• Размер МАС-таблицы — 8000 адресов.
• Буфер пакетов — 1 Мбит.
• Автоматическое определение скорости передачи, полярности, мощности нагрузки; автосогласование
• Проверка состояния нагрузки и перезапуск зависших устройств.
• Индикаторы обмена пакетами, PoE, работы микроконтроллера, питания.
• Дальность уверенной связи по медному кабелю — 100 м.
• Наработка на отказ — 75 000 ч.

Рабочие температуры — –65 ºC... +55 ºC. По периметру крышки проложен уплотнитель, на внутренних поверхностях — фольгированный утеплитель. Предусмотрено семь отверстий с резьбой М20×1.5 (для ввода кабелей). Питание — 100 ~ 240 В AC. Размер — 425×340×185 мм. Вес — 25 кг.

• Функции Auto-Crossover, Auto-Negotiation, Auto-Polarity, режим антизависания
• Стандарты PoE IEEE 802.3af Class A, IEEE 802.3at Class A, В
• Защита IP66/68 (ГОСТ 14254), защита перегрева, перенапряжения, КЗ, переполюсовки, направленных высоковольтных импульсов (6 кВ), взрыва 1Ex d IIC Т5/Т6 Gb (кроме ацетилена), Ex tb IIIC T 85 °C… T 100 °C Db, РВ Ex d I Mb
• Рабочие условия –65 °C… +55 °C
• Наработка на отказ 75 000 ч
• Питание AC 220 В
• Материал нержавеющая сталь 12Х18Н10Т
• Общее количество портов 6
• Размер таблицы MAC-адресов 8000
• Вес 25 кг
• Краткое описание Бюджет РоЕ 240 Вт 4 RJ-45 РоЕ, SFP, Uplink Обогреватель, холодный старт Антизависание, автосогласование IP66/68, –65 ºC... +55 ºC, грозозащита
• Uplink 1 RJ-45 Fast Ethernet
• Стандарты IEEE 802.1D spanning tree, IEEE 802.1W rapid spanning tree, IEEE 802.1q, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Размер 425×340×185 мм
• Бюджет РоЕ 240 Вт
• Топология «линия», «кольцо», «звезда», «дерево»
• Буфер пакетов 1 Мбит
• Мощность PoE-порта 60 Вт
• Дальность передачи по витой паре до 100 м
• РоЕ-порты 4 RJ-45 Fast Ethernet
• SFP 1 Gigabit Ethernet
