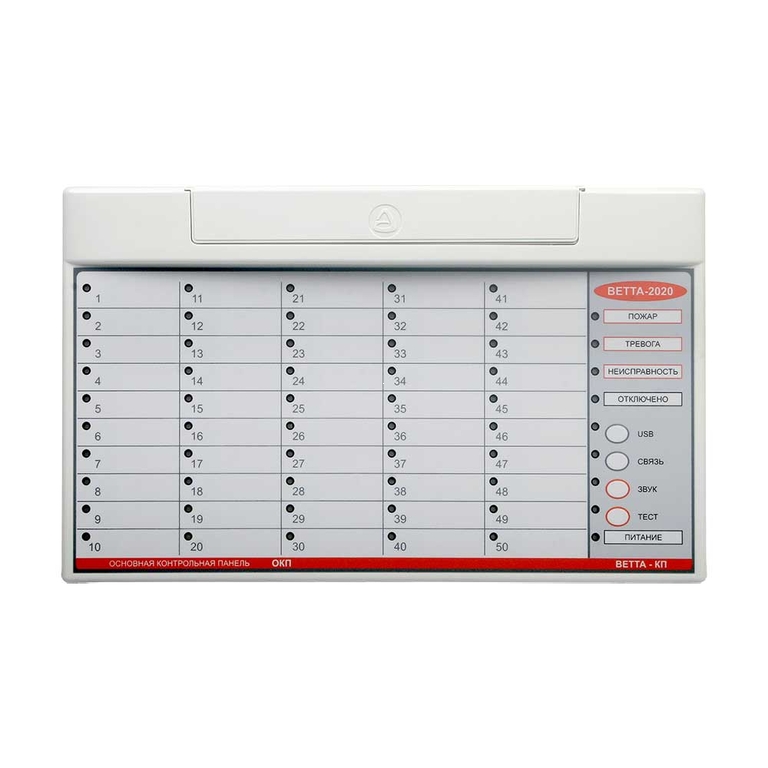

Контрольная панель «Сибирский Арсенал» «Ветта-ОКП»

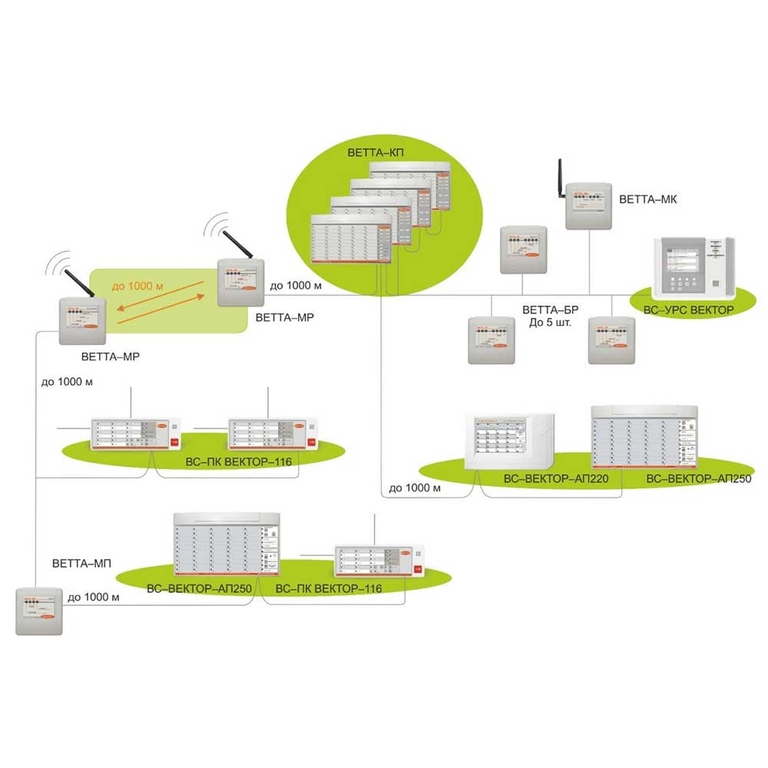

«Сибирский Арсенал» «Ветта-ОКП» как часть многокомпонентного пультового прибора «Ветта-КП» в составе системы «Ветта-2020» («Ветта-2020» объединяет до 40 объектовых приборов, осуществляет централизованный контроль состояния до 200 адресных зон пожарной и охранной сигнализации, содержащих до нескольких тысяч извещателей, обеспечивает управление объектовыми приборами) выполняет функцию основной контрольной панели — управляет объектовыми приборами, элементами проводной или беспроводной системы передачи извещений (СПИ) и другим подключенным к СПИ оборудованием посредством передачи по каналам связи команд телеуправления, принимает, обрабатывает, накапливает и отображает информацию, поступающую с объектовых приборов и универсальных приемно–передающих устройств (УППУ). Соответствует требованиям технического регламента ЕАЭС ТР ЕАЭС 043/2017 и сертифицирована (№ ЕАЭС RU C-RU.ЧС13.В.00603/22). Совместима с «ВС-Вектор-АП220», «ВС-Вектор-АП250», «ВС-ПК Вектор-116», «ВС-ПК Вектор-120», «ВС-ПК Вектор Оповещение».

Характеристики:

• Настройка в программе-конфигураторе.
• Три магистрали (3-проводная линия связи) RS-485 — две системных и приборная.
• Управление тремя дополнительными контрольными панелями и блоками реле по приборной магистрали RS–485.
• Взаимодействие с объектовыми приборами и УППУ по системным магистралям.
• Постановка и снятие с охраны электронными ключами Touch Memory, кодами с клавиатуры «Портал», подключаемой к входам ТМ.
• Контроль до 50 адресных зон охраны.
• Скорость достижения технической готовности после включения питания — 32 с.
• Длительность звуковой сигнализации события «Пожар» — без ограничений, «Внимание», «Тревога», «Неисправность» — 5 мин.
• 2000 событий, 255 идентификаторов.
• Количество каналов индикации состояния зон объектовых приборов и УППУ — 50 (1 ~ 50).
• Максимальное количество подключаемых блоков реле — 5.
• Максимальное количество подключаемых объектовых приборов и УППУ — 40.
• Длина сегмента магистрали связи при сечении проводов 0.2 мм2 — 1000 м, с УППУ «Ветта-МП» — 5000 м.

В комплект включены два ключа Touch Memory DS1990A, считыватель Touch Memory, три резистора 1 кОм, USB-кабель. Питание — DC 12 V (два входа для резервирования). Размер — 291.2×179.2×31.6 мм. Вес — 600 г. Рабочая температура — –30 °С… +55 °С. Защита от пыли и влаги — IP30.

• Защита IP30
• Интерфейс связи RS-485
• Питание DC 12 V
• Вес 0.6 кг
• Рабочая температура –30 °С… +55 °С
• Интерфейс связи с ПК USB Mass Storage
• Краткое описание 50 каналов индикации Взаимодействие с 3 ДПК Контроль 50 адресных зон Управление 40 ОП и УППУ 2000 событий, 255 идентификаторов
• Ток потребления 60 мА
• События 2000
• Размер 291.2×179.2×31.6 мм
• Каналы индикации 50
• Скорость технической готовности 32 с
• Системная линия связи 2
• Приборная линия связи 1
• Устройства, подключаемые к приборной линии 10
• Подключаемые ДКП 3
• Подключаемые блоки реле 5
• Подключаемые объектовые приборы и УППУ 40
• Ключи или коды 255
• Длительность звукового сигнала «Пожар» — без ограничений, «Внимание», «Тревога», «Неисправность» — 5 мин
• Контроль исправности внешнего РИП +
• Вход питания 2
