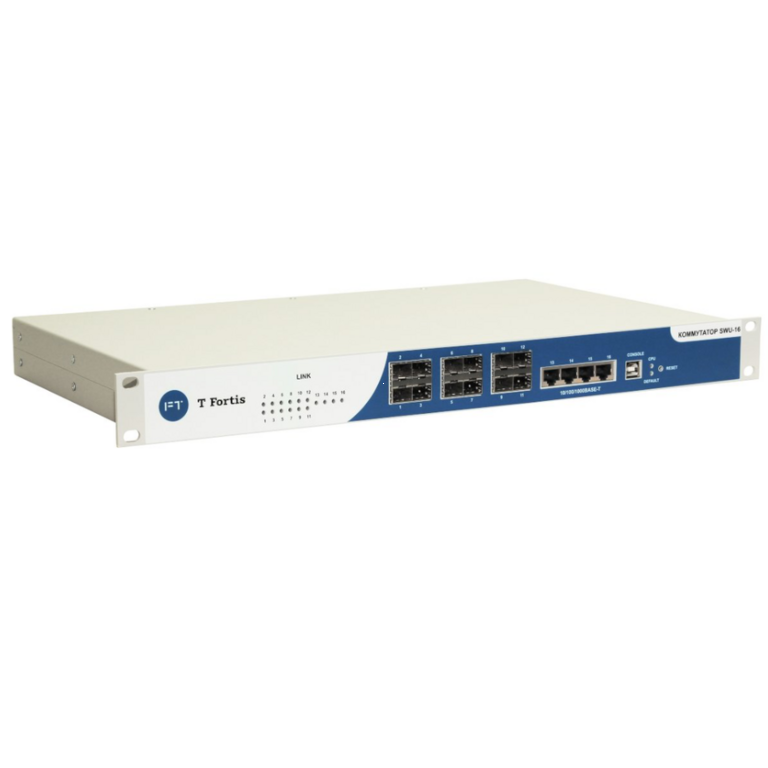

Коммутатор TFortis SWU-16

Управляемый гигабитный коммутатор TFortis SWU-16 для систем IP-видеонаблюдения предназначен для подключения уличных коммутаторов TFortis серии PSW по оптоволоконному кабелю. Корпус рассчитан на установку в стандартную телекоммуникационную стойку шириной 19" (высота — 1U, глубина — 280 мм).

Характеристики коммутатора:

• Пропускная способность коммутационной матрицы — 25 Гбит/с.
• Скорость перенаправления пакетов — 25.3 Мбит/с.
• Таблица MAC-адресов — 8К.
• Наработка на отказ — ≥75 000 ч.

Коммутатор оборудован 12 GE SFP-слотами для подключения оптических трансиверов (совместимость с любыми SFP-модулями, работающими на скорости 1.25 Гбит/с с интерфейсом SERDES) и построения систем IP-видеонаблюдения большой протяженности. Поддерживает топологии звезду, линию и кольцо и горячую замену SFP-модулей. Укомплектован четырьмя GE-портами RJ-45 для подключения сетевых видеорегистраторов (NVR), автоматизированных клиентских мест (АРМ) и прочих сетевых устройств.

Управление коммутатором — через Web-интерфейс, Telnet, по протоколу управления сетью SNMP (версии 1 и 3). Предусмотрен консольный USB-порт тип B для управления в режиме CLI, обновления ПО.

Функциональность:

• Поддержка STP/RSTP (кольцевая топология) для безотказной работы даже при обрыве оптоволокна.
• Управление потоком 802.3x.
• Приоритизация трафика QoS 802.1p.
• Отслеживание сетевого трафика, оптимизация multicast-передачи, снижение нагрузки на сеть — IGMP Snooping v2.
• Тегирование трафика — VLAN (802.1q).
• Системный журнал.

SWU-16 оснащен индикаторами для мониторинга работы CPU и работы портов (LINK). Питание — 230 В ± 23 В AC (сетевой шнур в комплекте). Потребляемая мощность — до 35 Вт. Диапазон рабочих температур — +5 ºС…+40 ºС. Вес — до 4 кг.

• Интерфейсы 4 порта 10/100/1000Base-T RJ-45 12 портов 1000Base-X SFP
• Протоколы STP (802.1d)/RSTP(802.1w) IGMP Snooping v2 VLAN (802.1q) Flow Control (802.3x) Quality of Service(QoS, 802.1p)
• Размеры 19" 1U 280 мм
• Наработка на отказ не менее 75 000 часов (8.6 лет)
• Рабочие температуры +5 °С… +40 °С
• Потребляемая мощность не более 35 Вт
• Питание ~230 В ± 23 В
• Коммутационная матрица 25 Гбит/с
• Управление Web-интерфейс Telnet SNMP v1, v3
• Вес не более 4 кг
• Краткое описание Управляемый коммутатор, 12×GE SFP-слотов, 4×GE-порта RJ-45, матрица 25 Гбит/с, 25.3 Мбит/с, таблица MAC 8К, управление потоком IEEE 802.3x, VLAN (802.1q), STP/RSTP, IGMP Snooping v2, QoS 802.1p, Web-интерфейс, Telnet, SNMP v1, v3, консольный USB-порт тип
• Таблица MAC-адресов 8 K
• Скорость коммутации 25.3 Мбит/с
• Мониторинг SNMP Traps Syslog системный журнал

• https://www.dssl.ru/upload/iblock/210/Rukovodstvo-polzovatelya.pdf
