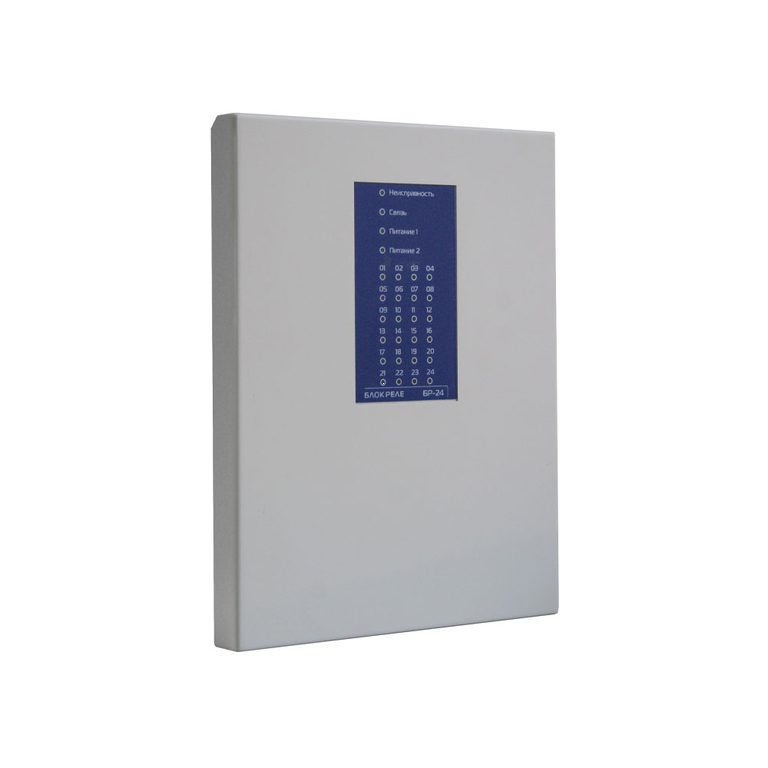

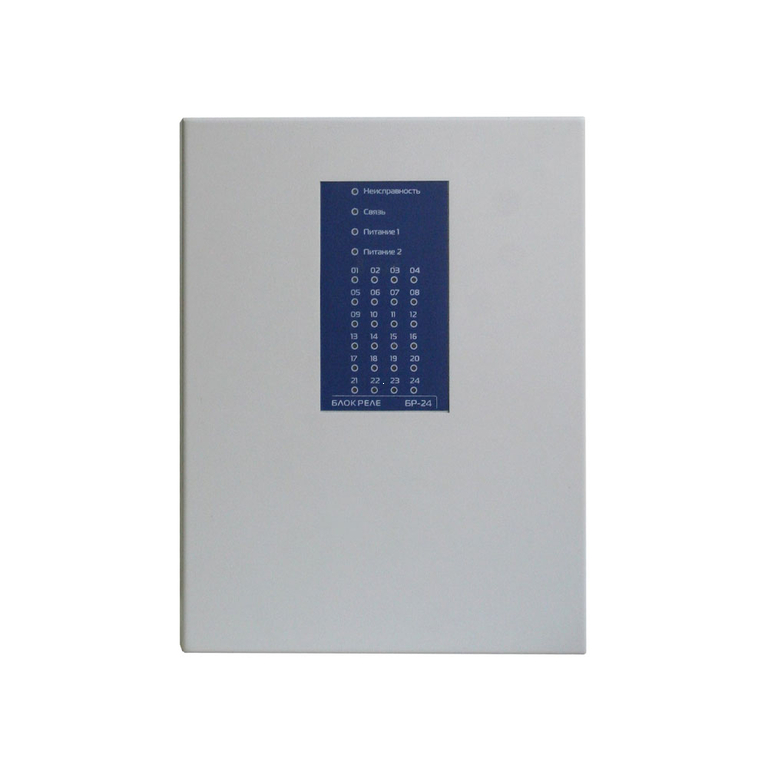

Блок реле «Сибирский Арсенал» БР-24

Блок «Сибирский арсенал» БР-24 состоит из двадцати четырех электромагнитных реле. Каждое реле — канал коммуникации. Каждый по команде прибора формирует сигналы для пультов централизованного наблюдения либо управляет технологическим оборудованием и инженерными системами объекта.

Параметры:

• 24 канала коммутации. Тип коммутации — RS-485.
• Коммутируемое напряжение — AC 240 V, DC 30 V.
• Коммутируемый ток — 10 А.
• Контроль исполнительных линий реле № 1 ~ № 4.
• Вход «ВТС» (внешний сигнал) для подключения выхода «Неисправность» источников питания.
• Настройка каналов коммутации в ПО «Конфигуратор».
• Совместимость с приборами «Гранит-16» и «Гранит-24».
• Настраиваемая задержка срабатывания и длительности работы канала коммутации.

Питание — DC 10 ~ 15 V (два входа для резервирования, автоматический переход на резервный ИП). Размер — 210.6×250.0×80.0 мм. Вес — 1300 г. Рабочая температура — –30 °С… +50 °С. Защита от пыли и влаги — IP30.

• Защита IP30
• Коммутируемый ток 10 А
• Питание DC 10 ~ 15 V, 2 входа
• Вес 1.3 кг
• Рабочая температура –30 °С… +50 °С
• Краткое описание Блок «Сибирский арсенал» БР-24 состоит из двадцати четырех электромагнитных реле
• Реле 24
• Размер 210.6×250.0×80.0 мм
• Коммутируемое напряжение AC 240 V, DC 30 V
• Линия коммуникации 2
• Тип коммуникации RS-485
